드론개발시험센터

드론개발시험센터 현황

드론개발시험센터 현황 안내 표이며 내용, 조감도 현황, 위치, 시설특징, 시설규모 정보를 제공

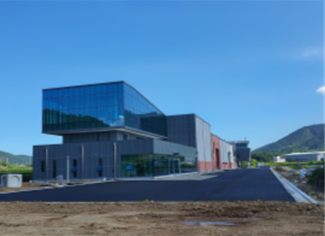

구분	내용	조감도 현황
위치	고성군 동해면 내곡리 무인기종합타운 내
시설특징	개발단계에서의 지상·비행 등 통합시험 플랫폼 제공 무인기 체계(부품) 생산단계 검증 및 검사기능
주요시설	구성품 시험시설 조립체 시험시설 비행시험 및 기타 시험시설

드론개발시험센터 시험 항목

드론인증센터 드론 시험 항목 안내 표이며 시설명, 시험항목, 비고 정보를 제공
시설명	시험항목	비고
구성품 시험시설	배터리 분석, 관성모멘트 측정, 전력분석, 스팩트럼분석, 동하중신뢰성시험, 만능재료 시험
조립체 시험시설	복합진동시험, 충격시험, 가속도시험, 고도환경시험, 프로펠러성능시험, 비행안전성시험, 염수분무시험
비행 및 기타 시험시설	Air Data Test, GNSS Jamming Simulation 및 Motion Capture 시험

드론개발시험센터 시험장비

드론개발시험센터 시험장비 안내 표이며 장비명, 목적, 사양, 사진, 구성품 지상시험장비, 조립체 지상시험장비, 비행시험, 기타 시험시설 정보를 제공
구분	장비명	목적	사양
구성품 지상시험장비	배터리 시험기 (Battery Tester)	넓은 범위의 전압 및 전류측정을 통해 공급전원의 안정성 및 전원품질 측정	전원 공급 및 측정: 2채널 DC 전원 출력: up to 20V, up to ±8A, 80W
	전력분석기 (Power Analyser)	넓은 범위의 전압 및 전류측정을 통해 공급전원의 안정성 및 전원품질 측정	전압 범위: 0.08~81.6V- 전류 범위: ±225A(±765A @병렬) 저항 범위: 0~0.625Ω 최대 출력 전력: 30kW
	스펙트럼 분석기 (Spectrum Analyzer)	무선 통신 시스템 등 통신 성능측정 및 분석	주파수 범위: 2Hz ~ 44GHz 분석 대역폭: 40MHz 파형 생성 주파수 범위: 최대 120MHz
	관성모멘트 측정기 (Moment of Inertia Measurement Instruments)	관성모멘트를 측정하여 드론 동특성 해석에 활용	방식: Swing Arm 시험체 최대중량: 150kg 이내 시험체 크기: 3,500x2,000mm 이내 운용 각도: ±25도 측정축: X, Y, Z축
	동하중신뢰성 시험기 (Dynamic Load Tester)	정밀 자세제어 및 동적 하중한계를 측정하여 기체의 신뢰성 분석에 활용	시험체 최대중량: 500kg 최대 하중: 22.2kN 시뮬레이션 주파수: 0.8~250Hz 변위: 수직 ±36mm, 횡±31mm, 종 ±35mm 변위각: Roll ±4.6도, Ptich ±4.1도, Yaw ±3.5도 각속도: Roll ±140deg/s, Pitch ±130deg/s, Yaw ±105deg/s 가속도: 수직 10g, 횡 7g, 종 7.8g
	만능재료시험기 (Universal Test Machine)	재료의 인장, 압축, 굽힘, 전단, 박리, 찢어짐 등의 물성치 측정 및 시험데이터 제공	용량: 100kN 하중측정 정확도: ±0.4% @ 1/100용량 내, ±0.5% @ 1/1000용량 내 위치측정 정확도: ±0.1nm 또는 변위량의 0.05% 위치 제어 분해능: 9mm 변위각: Roll ±4.6도, Ptich ±4.1도, Yaw ±3.5도 환경챔버 내부크기: 240x230x660mm 환경챔버 온도범위: -100~350℃
조립체 지상시험장비	복합 진동 시험기	복합환경(온도/진동)의 변화에 따른 드론 부품의 동특성 데이터 측정 및 시험데이터 제공	최대 가진력: 정현파 57.83kN, 충격 118.35kN 시험체 최대중량: 700kg 최대 가속도: 150g 정현파 최대속도: 1.8m/s 변위: 63.5mm 환경챔버 내부크기:1,000x1,000x1,000mm 환경챔버 온도범위: -50~150℃ 환경챔버 온도변화율: 3.0℃/min 환경챔버 습도범위: 2~95% RH
	충격 시험기	드론 생애주기(Life Cycle)에 발생할 수 있는 충격현상을 지상에서 모사	최대하중: 227kg 최대 가속도: 600g 펄스 지속시간: 2~60ms 최대 속도변화량: 7.3m/s Table Positioning Speed: 4.8m/min
	가속도 시험기	가속 환경을 모사하여 드론 구성품에 대한 내구성 분석	최대 가속도: 100g 최대 하중: 150kg
	고도·환경 챔버	기후환경(고/저온, 습도, 강우)의 변화에 따른 드론의 성능변화 및 영향성 분석	최대 설계고도: 10km 온도 범위: -40~80℃ 습도 범위: 20~95% RH 강우량: 1.7mm/min
	프로펠러 성능시험기	제어입력에 따른 추력(Thrust), 토크(Torque), 회전수(RPM) 등 추력계통의 성능시험	최대 측정 추력: 500kg 최대 측정 토크: 500N·m 최대 측정 회전수: 10,000RPM
	비행안전성시험기	실제 비행 이전 비행체의 기본적인 비행특성 및 자세제어 특성 시험	시험체 최대중량: 100kg
	염수분무시험기	고온, 저온, 습윤 및 염수 시험	염수분무량 1~3mL/h(80cm3 기준) 최대 48시간 염수분무 가능
비행시험	Air Data Test Set	드론 운용 시 자세, 속도, 위치 등의 성능데이터 획득	중량: 285g (전원 별도) AOA 범위: α ±20도, β ±20도 최대 측정 고도: 20,000m GPS/INS 포함
기타 시험시설	드론 스페이스	드론 일부 형상 변경이 필요할 경우, 요구되는 부품제작·기체정비 장비 및 공간 제공	3D 프린터(ABS, PLA) 정밀 3D 프린터(몰드제작용) 진공성형기 정밀형 스캐너 3축 CNC 레이저 가공기 탁상형 가공기 작업공구 Inventor, Autocad, Solidworks
	계측기류	각 시험에서의 환경 데이터를 제공하고, 드론구성품·조립체의 문제점 및 특성 확인	오실로스코프 멀티테스터 클램프 테스터 데이터로거 전자저울 풍속측정장비(온도 측정 포함)
	무인기 표준품	드론간 혹은 탑재장비의 데이터 획득 지원	VTOL 기체중량(배터리포함): 21kg 최대 유상하중: 10kg - 비행시간: 60분 실속속도: 54km/h 순항속도: 최대75km/h
	무인기 표준품	드론간 혹은 탑재장비의 데이터 획득 지원	HEXA 기체중량(배터리포함): 14kg 최대 유상하중: 10kg 비행시간: 30분 최고속도: 45km/h
	GNSS Jamming Simulator 및 Motion Cpature System	드론의 항재밍 특성 및 비행 안정성 확인 시험	Pseudo Range/Rate :±0.003m/s / ±0.001m/s Max Harmonic –40윷 Phase noise : 0.02 rad RMS Jammer out power range:-100 ~ -20dbm Jammer Output VSWR:Max 1.5:1 Jamming: CW, FM, C/A code, AWGN, Multi-Tone, Sweep CW
	CAD/CAE HW/SW	3차원 CAD 모델링 및 해석용 프로그램/하드웨어 지원	Catia Abaqus Ansys 유동해석/모델링 PC 계산/스토리지 서버
